IBMの1nm未満のナノスタック研究は、AIチップが横方向の微細化だけでなく、トランジスタ構造を垂直に積み重ねることで性能と効率を向上させる未来を示しています。
IBMは垂直にトランジスタ構造を積み重ねる新しいナノスタックアーキテクチャを中心とした研究段階の0.7nmチップ技術を発表しました。この突破口は、将来のモデル学習、推論、エッジデバイス、データセンターがより厳しい電力とメモリ制約の下でより多くの計算能力を必要とするため、AIにとって重要です。NexusAIユーザーにとって重要なのは、明日1nm未満のチップが登場することではなく、AIハードウェアのロードマップが3Dトランジスタ設計、メモリスケーリング、エネルギー効率をコアプラットフォームの利点として進めていることです。
IBMの0.7nmナノスタック発表は、AIハードウェアの次の時代への重要なシグナルです。同社は、新しい1nm未満のノード技術が三次元トランジスタアーキテクチャを用いており、従来のチップ微細化が難しくなる中で密度、性能、効率を向上させ続けると述べています。
この発表が重要なのは、AIの計算需要が依然として従来のデータセンターインフラが快適に支えられる速度を上回って増加しているためです。より大きなモデル、長いコンテキストウィンドウ、多モーダルエージェント、ロボティクス、リアルタイム推論はすべて、チップ、メモリ、電力供給、冷却への圧力を高めています。
これはまだ商用製品の発売ではなく研究のマイルストーンです。IBMはこの特定技術の製造パートナーを公表しておらず、生産規模の経済性も未検証です。しかし方向性は重要であり、将来のAI性能はモデル設計だけでなくトランジスタアーキテクチャやメモリ密度にも大きく依存する可能性があります。
0.7nmナノスタック設計は垂直トランジスタ構造を用いて従来の2D微細化を超える道を示しています。
将来のモデル学習と推論は、より大きなデータセンターだけでなく、より良いトランジスタ密度、メモリスケーリング、電力効率に依存します。
この技術は研究のマイルストーンであり、製造パートナー、歩留まり、コスト、展開スケジュールが実際のAIへの影響を決定します。

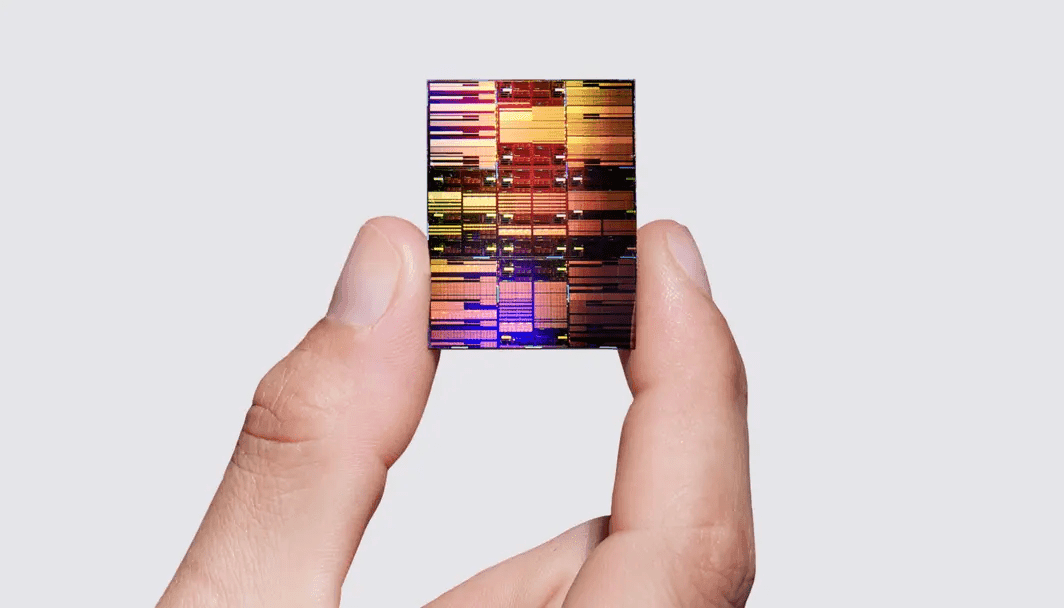

IBMは0.7nmまたは7オングストロームの設計を用いた、初の1nm未満ノードチップ技術と説明するものを発表しました。同社によると、この技術は爪サイズのチップに約1000億個のトランジスタを搭載でき、以前の2nm研究マイルストーンと比べてトランジスタ密度をほぼ倍増できるとのことです。
重要なアーキテクチャのアイデアはナノスタックです。IBMの設計は二次元の微細化だけに頼らず、トランジスタ構造を垂直方向に積み重ねることで半導体業界がオングストローム時代に深く進む中で高密度化の道を開いています。
AIアクセラレータは単なる計算能力以上の制約を受けます。高速なメモリアクセス、効率的なデータ移動、予測可能な電力使用、大規模ワークロードを実用的なデータセンター制限内で支える十分な密度が必要です。IBMのナノスタックアプローチはトランジスタレベルで密度、性能、エネルギー効率をターゲットにしているため関連性があります。
IBMはまた、SRAMスケーリングをこの突破口の主要部分として強調しています。これはオンチップメモリがAI計算のボトルネックの一つであるため重要です。よりコンパクトなメモリはチップがデータを計算ユニットに近づけ、無駄な移動を減らしAIワークロードのスループットを向上させるのに役立ちます。
最大の注意点は製造可能性です。研究デモはデバイスアーキテクチャが可能であることを示せますが、商業的成功には歩留まり、コスト管理、プロセスの信頼性、パッケージング、電力供給、設計ツール、製造パートナーが必要です。
IBMはTSMC、サムスン、インテルのような大規模チップファウンドリとしてはもはや運営していません。同社の半導体戦略は研究、ライセンス、パートナーエコシステムを含むことが多いです。つまり0.7nmナノスタック技術の実際の影響は、今後数年間で製造パートナーがこのアーキテクチャを商用化できるかに依存します。
AIインフラ競争はGPUを超えて拡大しています。企業は先端ノード、パッケージング、高帯域幅メモリ、ネットワーキング、液体冷却、電力契約、データセンターデザインで競っています。IBMの発表はトランジスタレベルの革新がこの競争の一部であり続けることを示しています。
AIツールユーザーには遠い話に感じるかもしれませんが、将来の製品経済性を形作ります。より効率的なチップは推論コストを下げ、ローカルやエッジAIをより実用的にし、AIデータセンターのエネルギー負荷を軽減し、同じ電力予算でより高性能なモデルを支えます。
次のマイルストーンは技術論文や顕微鏡画像だけではありません。製造パートナーシップ、設計ツールのサポート、歩留まりデータ、SRAM検証、パッケージング戦略、主要ファウンドリが同様の垂直トランジスタ概念を採用するかを注視してください。
最も実用的なシグナルは、1nm未満やオングストローム時代の技術を用いた将来のAIアクセラレータが実際の性能あたり消費電力を改善するかどうかです。もしそうなれば、その影響は開発者、クラウドプラットフォーム、企業のAI購入者、消費者デバイスにまで及び、より高速で安価かつ省エネなAIサービスをもたらします。
これは垂直ナノスタックトランジスタアーキテクチャを用いた研究段階の1nm未満半導体技術です。IBMによると、以前の2nmノード技術と比べてトランジスタ密度、性能、エネルギー効率を改善できます。
いいえ。これは研究の突破口であり、即時の商用製品ではありません。大規模製造、コスト、歩留まり、パートナーの実行はまだ証明されていません。
より効率的なチップ技術は最終的にAI計算コストを削減し、推論性能を向上させ、より大きなワークロードを支え、クラウド、エッジ、デバイス環境で高度なAIをより実用的にします。
